止回閥知識閥門首頁 > 閥門知識 > 止回閥知識 >

止回閥H44W-10 DN150止回閥H44W-10 DN125產品技術參數

[ 2024-12-03 ]

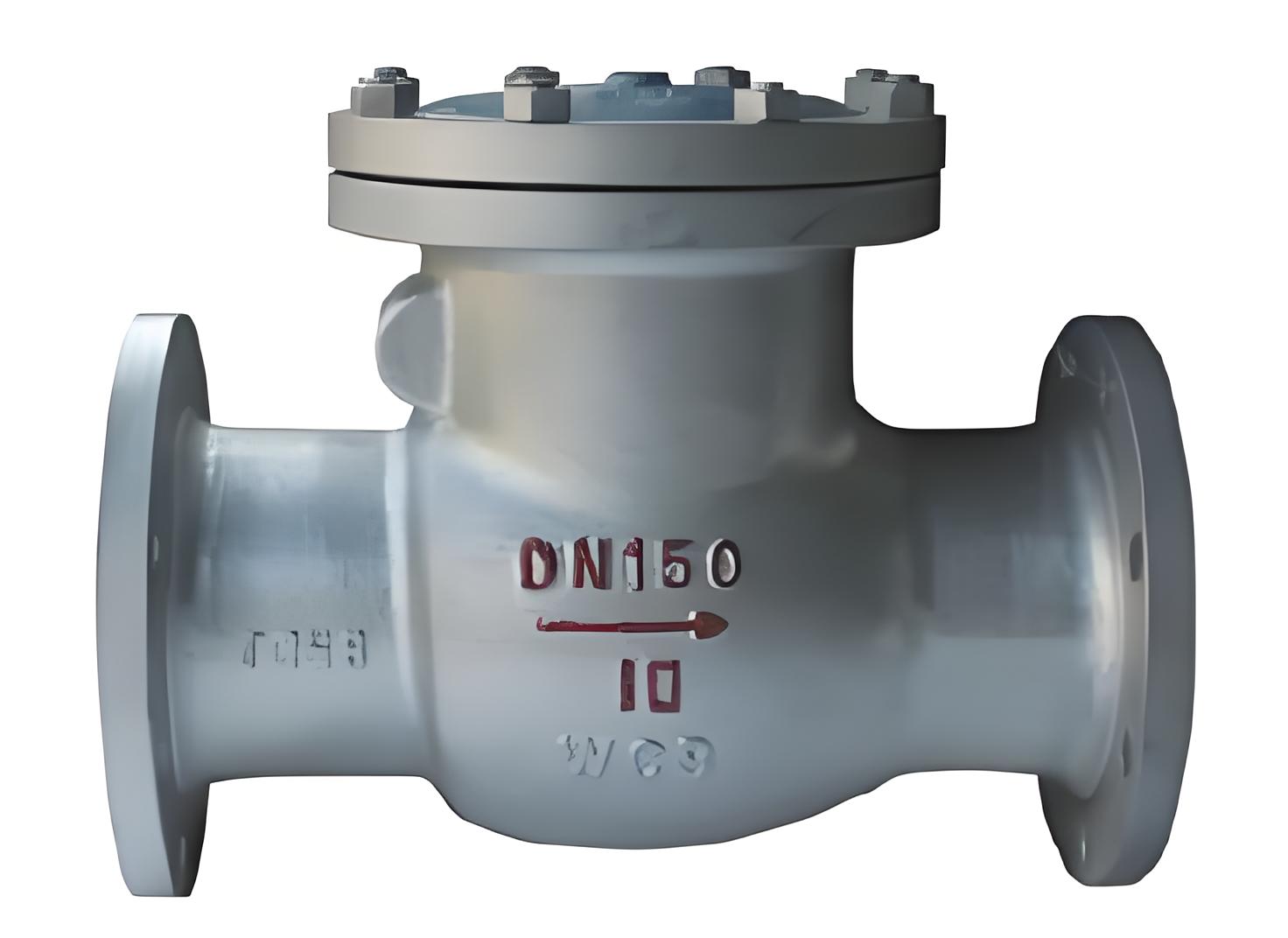

止回閥H44W-10 DN150‌是一種自動閥門，主要依靠介質本身的流動產生的力來自動開啟和關閉，以防止介質倒流。這種閥門廣泛應用于水廠、電廠等需要防止介質倒流的場合‌。
閥

適用范圍和功能

止回閥的主要作用是防止介質在管道中倒流，保護泵和電動機不會因介質倒流而損壞，同時防止容器內的介質泄放。它適用于各種工況的管路上，如石油、化工、制藥、電力等行業，適用于水、油品、蒸汽、酸性介質等‌。

結構特點

止回閥通常采用旋啟式結構，閥瓣依靠介質流動的力量自動開啟和關閉。這種結構使得閥門在介質流動時能夠順暢開啟，而在介質反向流動時則能迅速關閉，確保介質的單向流動‌。

材質和連接方式

止回閥H44W-10 DN150通常采用不銹鋼材質，連接方式為法蘭連接。不銹鋼材質具有良好的耐腐蝕性和較高的強度，適用于多種工業環境‌。

價格信息

止回閥H44W-10 DN150的價格因供應商和購買數量不同而有所變化。

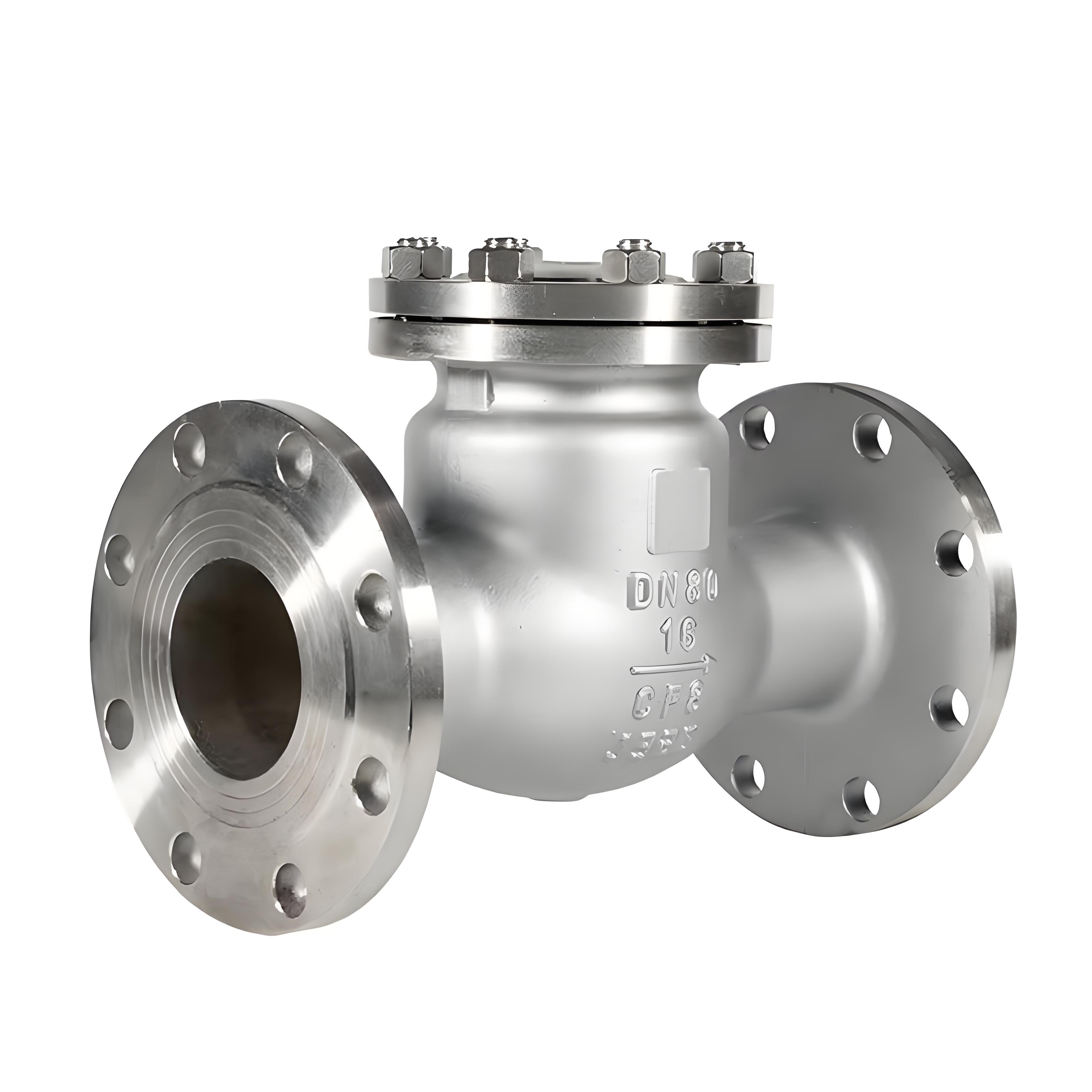

止回閥

法蘭式旋啟式止回閥-H44H主要尺寸及重量

公稱通徑
DN/mm		 PN40 尺寸 /mm 重量 /㎏
L D D1 D2 D6 b Z-фd D3 H
50 230 160 125 100 88 20 4-ф18 185 172 20
65 290 180 145 120 110 22 8-ф18 210 182 30
80 310 195 160 135 121 22 8-ф18 210 192 35
100 350 230 190 160 150 24 8-ф23 260 217 50
125 400 270 220 188 176 28 8-ф25 295 250 75
150 480 300 250 218 204 30 8-ф25 330 270 105
200 550 375 320 282 260 38 12-ф30 390 320 160
250 650 445 385 345 313 42 12-ф34 445 356 240
350 850 570 510 465 422 52 16-ф34 615 518 352


法蘭式旋啟式止回閥-H44H結構特點：
旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。

旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360C范圍內有一定的自由度，有適當的微量位置補償。

法蘭式旋啟式止回閥-H44H標準規范：
設計制造標準：GB/T 12236-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

法蘭式旋啟式止回閥-H44H主要性能規范

型號 公稱壓力
PN/MPa		 試驗壓力
PS(MPa)		 工作溫度
（℃）		 適用介質 工作溫度（℃）
殼體 密封 120 200 350 425 450 350
zui高工作壓力　P/MPa
H44Y-4DI 4.0 6.0 4.0 ≤550 水、蒸汽、油品 - 4.0 4.0 3.4 - 1.0
H44M－4O ≤450 二甲乙苯 - - - - 1.8 -
H44Y－40P ≤120
H44W-40P -20～150 苯菲爾溶液 3.7 - - - - -
H44W-40R -20～150 硝酸類 - - - - - -
H44Y－40P1 ≤550 醋酸類 - - - - - -
H44W-40P1 蒸氣、空氣、油品 - 4.0 - - - 2.2
H44Y-64P1 5.1 9.6 6.4 - 4.0 - - - 2.2
H44Y-64I 水、蒸氣、油品 - 6.4 - - - 3.6
- - 5.3 4.6 - 1.6

法蘭式旋啟式止回閥-H44H零件材料與工況：

型號 H44H-16C～250 H44W-16P～250
工作壓力（MPa） 1.6～25
適用溫度（℃） ≤425 ≤150
適用介質 水、蒸汽、油品 弱腐蝕性介質
材料 閥體、閥蓋、閥瓣 碳素鋼 鉻鎳鈦不銹鋼
密封面 碳鋼堆焊鐵基合金 本體密封


零件名稱 閥體、閥蓋、搖桿 閥瓣 銷軸 螺栓 螺母 墊片
H44Y-4DI H44Y-64I 鉻鉬鑄鋼 鉻鉬鈦鑄鋼 鉻不銹鋼 鉻鉬釩鋼 鉻鉬鋼   不銹鋼帶與石棉板 聚四氟乙烯
H44M-4O 碳素鑄鋼 優質碳鋼
H44Y/W-40P 鉻鎳鈦鑄鋼 鉻鎳鋼 不銹鋼
H44W-40R 鉻鎳鈦鑄鋼 - 聚四氟乙烯
H44Y/W-40P1 鉻鎳鈦耐熱鋼 -
