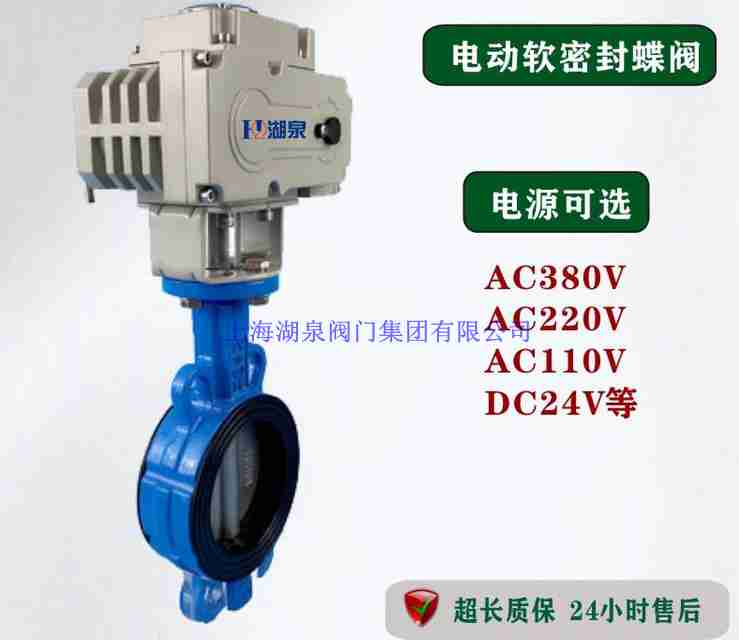

国产麻豆剧传媒精品国产AVdn200電動蝶閥是一種結構簡單的電動閥門，可用于低壓管道介質的工況。我公司生產的蝶閥是由關閉件閥瓣或蝶板為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥。它的啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。它可以通過齒輪運轉，由三接頭的滑動變阻器輸出閥門的定位信號，此外還有限位信號（全開，全閉。公共線）。限位開關盒是自動控制系統中檢測閥門狀態一種現場儀表，用以將閥門的開啟或關閉位置以開關量的信號輸出，遠程控器接收或計算機尋訪采樣，確認后執行下一步程序。該產品也可以作為自控系統中重要的閥門連鎖保護及遠程報警指示之用。不需外加能源，通過調節設定點控制溫度。當溫度升高，閥門根據溫度變化成比例的關閉。

dn200電動蝶閥工作電源：AC220V AC380V等。 輸入信號：4~20mA 0~10v等弱電信號。 由調節型電動執行機構和閥桿連接調試好以后；以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。   接收工業自動化控制系統的4~20mA信號來精準控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。   硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。 閥門的連接形式有無法蘭對夾式,法蘭連接和對焊連接.，它廣泛應用于  食品,飲料,醫藥,石化,電廠,鋼廠,工業環保水處理等高溫或不潔凈的介質工藝領域.

dn200電動蝶閥 礦用隔爆電動蝶閥主要技術參數及要求
設備安裝地點：具有混合氣體或煤塵危險的電動閥門站。
適用介質：含有瓦斯、煤塵、水、油等混合物。
環境溫度：-20～+60℃。
主要部件材料：閥體、蝶板：鑄鋼；閥桿：不銹鋼(2Cr13)。
適用環境：含有瓦斯、煤塵等性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％
額定工作電壓：380V  660V
控制電壓：交流：6V、9V、12V、24V、36V
直流：6V、9V、12V、24V、36V
額定電源頻率：50Hz
額定控制電流：≤15A
電機：生產電動裝置廠家有煤安防爆電機。
信號輸入阻抗：≤150Ω 信號輸出阻抗：≤700Ω 信號電流≤36mA（輸出）
閥門完全開啟完全關閉時間：≤1 分鐘
防爆標志：Ex dI Mb
防護等級：不低于 IP55


MPa 公稱壓力	強度試驗 MPa	密封試驗 MPa	試用溫度	適用介質
1.0	1.5	1.1	≤600℃	水、蒸汽、煤氣、 油類、熱空氣、 腐蝕性等介質
1.6	2.4	1.76
2.5	3.8	2.75
4.0	6.0	4.4

dn200電動蝶閥主要結構材質

閥體、閥板	閥桿	密封面	填料
鑄鋼、不銹鋼	不銹鋼	不銹鋼	柔性石墨

 dn200電動蝶閥型號參數尺寸

產品型號	DN	L	D1	D	z-φd	H	H0	A	B
D41X	50	43	125	165	4-18	63	315	180	65
	65	46	145	185	4-18	70	330	180	65
	80	46	160	200	8-18	83	390	245	72
	100	52	180	220	8-18	105	431	245	72
	125	56	210	250	8-18	115	455	245	72
	150	56	240	285	8-22	137	626	355	93
	200	60	295	340	8-22	164	720	350	93
	250	68	350	395	12-22	206	800	550	350
	300	78	400	445	12-22	230	860	600	350
	350	78	460	505	16-22	248	883	600	350
	400	102	515	565	16-26	289	972	600	350
	450	114	565	615	20-26	320	1043	750	380
	500	127	620	670	20-26	343	1098	750	380
	600	154	725	780	20-30	413	1236	750	380
	700	165	840	895	24-30	478	1431	750	380
	800	190	950	1015	24-33	525	1488	750
