產品名稱：z60-24w型閥門電動裝置接線圖[ 2022-12-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、z60-24w型閥門電動裝置接線圖產品介紹

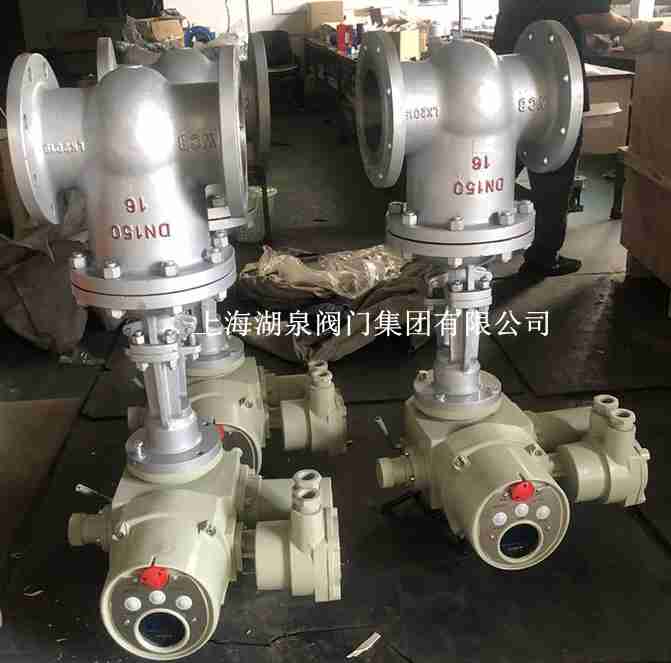

国产麻豆剧传媒精品国产AV多回轉電動執行機構，輸出轉矩 600N.m，輸出轉速24r/min，控制方式為一體化，帶液晶顯示屏和現場操作按鈕，實現現場和遠程操作。多回轉閥門電動裝置,簡稱為Z型電動執行器。是閥門實現開啟、關閉或調節控制的驅動設備。Z60-24W/Z多回轉閥門電動裝置,電動執行機構成套設備。廠家直供,價格實惠,歡迎新老客戶來詢價購買。.

二、z60-24w型閥門電動裝置接線圖參數

電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
工作環境：
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物

三、z60-24w型閥門電動裝置接線圖技術參數

型號規格	輸出轉矩	輸出推力	閥桿直徑	輸出轉速	電機功率
Z5	50N.m	20KN	28mm	12（r/min）	0.12Kw
Z10	100N.m	40KN	28mm	24/36（r/min）	0.25/0.37Kw
Z15	150N.m	40KN	28mm	24/36（r/min）	0.37/0.55Kw
Z20	200N.m	100KN	40mm	18/24（r/min）	0.37/0.55Kw
Z30	300N.m	100KN	40mm	18/24（r/min）	0.55/0.75Kw
Z45	450N.m	150KN	48mm	24/36（r/min）	1.1/1.5Kw
Z60	600N.m	150KN	48mm	24/36（r/min）	1.5/2.2Kw
Z90	900N.m	200KN	60mm	24/36（r/min）	2.2/3Kw
Z120	1200N.m	200KN	60mm	24/36（r/min）	3/4Kw
Z180	1800N.m	325KN	70mm	18/24（r/min）	4/5.5Kw
Z250	2500N.m	325KN	70mm	18/24（r/min）	5.5/7.5Kw
Z350	3500N.m	700KN	80mm	18/24（r/min）	7.5/10Kw
Z500	5000N.m	700KN	80mm	18/24（r/min）	10/15Kw
