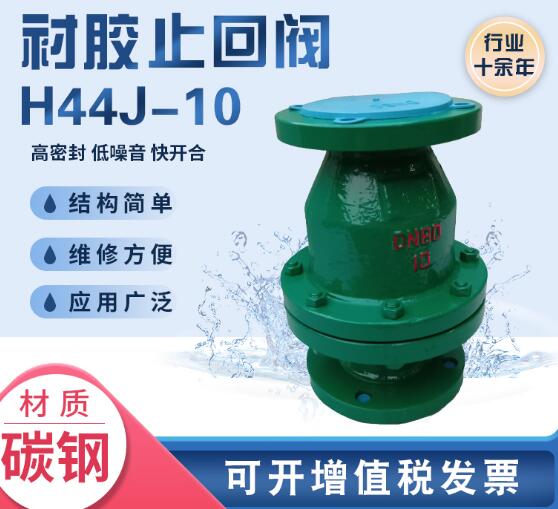

產品名稱：襯膠旋啟式止回閥\H44J-10 DN100\鋼襯膠[ 2024-07-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、襯膠旋啟式止回閥\H44J-10 DN100\鋼襯膠介紹

国产麻豆剧传媒精品国产AV專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。旋啟式襯膠止回閥、碳鋼、鑄鋼、不銹襯膠鋼止回閥屬于一種自動閥門，其主要作用是防止介質倒流、泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。H44J旋啟式襯膠止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。應用于溫度小于80度的弱酸性介質管道。起防止介質倒流作用，臥式安裝或立式安裝均可。 H44J旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

二、襯膠旋啟式止回閥\H44J-10 DN100\鋼襯膠原理

本閥門在使用過程中，介質按圖示箭頭方向流動。

1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

2，閥體及閥瓣的密封面采用不銹鋼堆焊。

三、襯膠旋啟式止回閥\H44J-10 DN100\鋼襯膠基本結構參數

1、連接方式：法蘭連接止回閥。

2、基本型號：H44J-10、H44J-16 。

3、基本結構形成：直通旋啟式。

4、公稱壓力：PN1.0~1.6（MPa）。

5、公稱通徑：DN15~500（mm）。

四、襯膠旋啟式止回閥\H44J-10 DN100\鋼襯膠主要性能規范

適用溫度	適用介質
≤85℃	一般腐蝕性介質

五、襯膠旋啟式止回閥\H44J-10 DN100\鋼襯膠主要零件材料

名稱	材料
上閥體下閥體	灰鑄鐵/硬橡膠
閥瓣	碳鋼/軟橡膠

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd	B	質量
20	1.0	1.0	160	105	75	4-14	128
25			160	115	85	4-14	128	4.5
32			180	135	100	4-18	150	7
40			200	150	110	4-18	160	8
50			230	165	125	4-18	178	10
65			290	180	145	4-18	205	18
80			310	200	160	4-18	230	24
100			350	220	180	8-18	255	30.5
125			400	250	210	8-18	3605	47.5
150			480	285	240	8-22	345	63.5
200	0.6	0.6	500	340	295	8-22	415	96.5
250		0.4	550	395	350	12-22	495	144
300			620	445	400	12-22	540	224
350			698	505	460	16-22	620
400			787	565	515	16-22	680
