產品名稱：D941W-1C dn800煙風煤粉不銹鋼電動通風蝶閥[ 2022-11-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、D941W-1C dn800煙風煤粉不銹鋼電動通風蝶閥產品介紹

国产麻豆剧传媒精品国产AV電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。體內無...采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。上海湖泉通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。

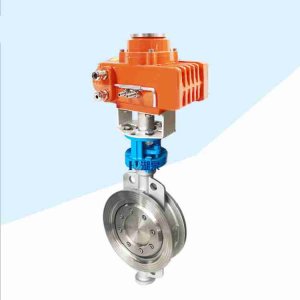

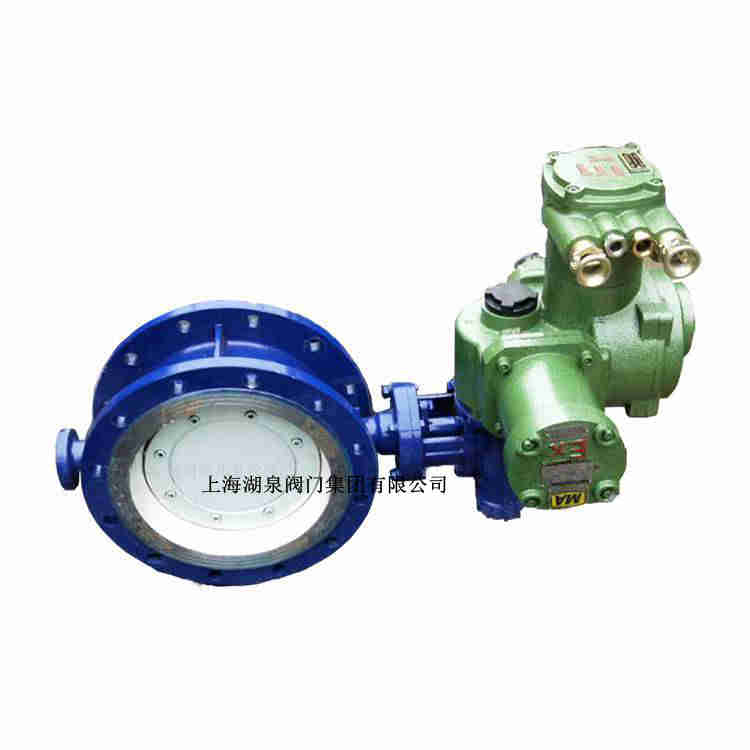

D941W-1C dn800煙風煤粉不銹鋼電動通風蝶閥

二、D941W-1C dn800煙風煤粉不銹鋼電動通風蝶閥產品技術參數

公稱壓力（MPa)	0.05MPa	介質溫度	-30℃～-350℃
強度試驗	0.1MPa	適用介質	冷熱風、煙氣
介質流速	25m/s	泄漏率	3%

DN	D	D1	L	L1	L2	n-Фd
300	405	370	120	716	220	82	10
350	455	420	140	786	240	84	10
400	505	470	140	924	270	128	10
450	570	530	160	999	295	128	10
500	620	580	160	1079	325	128	10
600	720	680	180	1140	380	168	12
700	820	780	180	1240	430	168	12
800	920	880	200	1344	490	168	12
900	1040	990	200	1444	540	168	14
1000	1140	1090	220	1544	590	208	14
1100	1240	1190	220	1644	640	208	14
1200	1340	1290	240	1744	690	208	14
1300	1440	1390	240	1864	760	208	16
1400	1540	1490	260	2020	810	248	16
1500	1640	1590	260	2120	860	248	16
1600	1740	1690	280	2240	980	248	16
1700	1840	1790	280	2340	1030	28-22	16
1800	1940	1890	300	2440	1096	28-22	16
1900	2040	1990	300	2540	1146	32-22	16
2000	2150	2090	320	2640	1196	32-26	16
2200	2360	2300	340	3252	1296	36-26	16
2400	2560	2500	360	3452	1396	36-26	18
2600	2760	2700	380	3652	1496	40-26	18
2800	2960	2900	400	3852	1596	40-26	18
3000	3190	3110	400	3896	1698	44-30	18
3200	3390	3310	440	4110	1798	44-30	20
3400	3590	3510	440	4396	1898	48-30	20
3600	3790	3710	480	4636	1998	48-30	20
3800	4000	3910	480	4886	2098	52-30	22
4000	4210	4120	520	5160	2210	52-30	22
