產品名稱：Q941H-16C dn250 智能調節電動球閥[ 2022-09-07 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

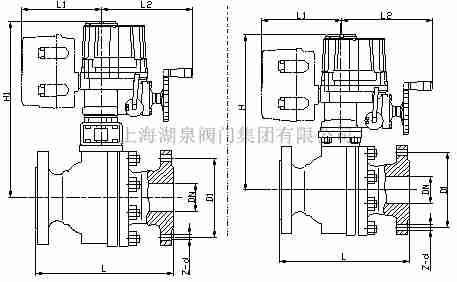

結構圖片

一、Q941H-16C dn250 智能調節電動球閥

国产麻豆剧传媒精品国产AV智能調節型電動球閥Q941H-16C是一種由電動驅動、法蘭產品介紹連接、浮動球直通式的電動球閥,閥座密封面材料有氟塑料 (Q941F)和硬質合金 (Q941H/Y)兩種,適用溫度為 -29~450℃,閥體材料有碳素鋼、不銹鋼... 公稱通徑 DN50-DN300mm 規格 DN50 重量 1000kg 可售賣地全國材質不銹鋼型號 Q941F-16P Q941F電動開關球閥具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離,制造標準,品質可靠,可根據根要求定制非標,薄型型球閥,歡迎新老客戶來電咨詢,專業制造,可根客戶要求定制生產。

二、Q941H-16C dn250 智能調節電動球閥應用標準

設計依據:GB/T12237,ANSI B16.34,API 608
結構長度:GB/T12221,ASME B16.10,JIS B2002
法蘭接端:GB/T9113,ASME B16.5,JIS B2212/JIS B2214
壁厚:ASME B16.34
防火測試:API 607 4th 1993
檢測與測試:GB/T 13927,API598,JIS B2003

三、Q941H-16C dn250 智能調節電動球閥性能規范

型號	公稱壓力PN(MPa)	試驗壓力ps(MPa)			適用溫度(℃)	適用介質
型號	公稱壓力PN(MPa)	殼體	密封(液)	密封(氣)	適用溫度(℃)	適用介質
Q941F-16C	1.6	2.4	1.76	0.6	聚四氟乙烯 ≤150 增強聚四氟乙烯≤180 金屬鑲嵌封位聚苯≤200	水、油品等
Q941F-25C	2.5	3.75	2.75
Q941F-40C	4.0	6.0	4.4
Q941F-16P	1.6	2.4	1.76			硝酸類
Q941F-25P	2.5	3.75	2.75
Q941F-40P	4.0	6.0	4.4
Q941F-16R	1.6	2.4	1.76			醋酸類
Q941F-25R	2.5	3.75	2.75
Q941F-40R	4.0	6.0	4.4

四、Q941H-16C dn250 智能調節電動球閥主要零件材料

零件名稱	閥體、側體	球體、閥桿	填料	密封圈
Q941F-16C Q941F-25C Q941F-40C	WCB	2Cr13	聚四氟乙烯或柔性石墨	聚四氟乙烯、增強聚四氟乙烯、對位聚苯
Q941F-16P Q941F-25P Q941F-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941F-16R Q941F-25R Q941F-40R	ZG0Cr18Ni12Mo2Ti	0Cr18Ni12Mo2Ti

PN1.6(MPa)
通徑(DN)	L	D	D1	D2	b	H	Z-d	重量	驅動裝置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	140	115	85	65	14	360	4-14	8	LQ51
32	165	135	100	78	15	386	4-18	13	LQ5-1
40	180	145	110	85	16	394	4-18	17	LQ5-1
50	200	160	125	100	16	472	4-18	25	Q10-6 3/4
65	220	180	145	120	18	486	4-18	60	Q10-6 3/4
80	250	195	160	135	20	579	8-18	65	Q30-6 3/4
100	280	215	180	155	20	595	8-18	75	Q30-6 3/4
125	320	245	210	185	22	650	8-18	97	Q60-4 3/4
150	360	280	240	210	24	739	8-23	162	Q120-2 3/4
200	400	335	295	265	26	799	12-23	226	Q120-2 3/4
250	533	406	362	324	30	890	12-25	-	-
300	610	483	432	381	32	940	12-25	-	-
