產品名稱：80電動不銹鋼對夾蝶閥[ 2022-09-26 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、80電動不銹鋼對夾蝶閥產品介紹

国产麻豆剧传媒精品国产AV80電動不銹鋼對夾蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節，它是在過流部件、閥體、蝶...湖泉閥門不銹鋼對夾式蝶閥,專業的閥門生產廠家,多種材質,通過ISO9001,獲得生產許可TS認證,質量可靠,全國銷量高,不銹鋼對夾式蝶閥歡迎來電咨詢!電動不銹鋼對夾蝶閥產品型號:d971x 公稱通徑:dn50~2000mm 公稱力:pn0.6~1.6mpa 適用溫度:丁腈橡膠:-40℃～90℃氟橡膠:-20℃～200℃ 適用介質:水,空氣,天然氣,油品及弱腐蝕...采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制模塊輸入控制信號(4-20mADC或1-5VDC)進行調節控制。

二、80電動不銹鋼對夾蝶閥優點

1、外形精致美觀、線條流暢清晰、做工更加考究。
2、體積小，重量輕，性能好，可靠試驗，絕緣等級F級。
3、雙向流通，任意角度安裝。
4、開關型控制，90°角行程自動限位。
5、電機過熱保護，可視閥位指示，觸點信號輸出，應急手動裝置。
6、連接方式：對夾式D/法蘭式F。
7、連接尺寸：對夾式DN50-1200mm/法蘭式DN50-2000mm。
8、閥體材質：鑄鐵材質QT/鑄鋼材質WCB/不銹鋼材質SUS304/316/316L。
9、密封材質：丁腈橡膠NBR/聚四氟乙烯PTFE/對位聚苯PPL/硬質合金V。
10、常規電壓：交流AC380V/AC220V/AC24V、直流DC24V/DC12V。
11、信號輸出：無源觸點輸出、有源觸點輸出。
12、其他配置：戶外防水、環境防爆、智能調節4-20mA等。

三、80電動不銹鋼對夾蝶閥技術參數和性能

電動執行器技術參數		D971X電動不銹鋼蝶閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN50～500mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.0、1.6MPa
任選功能	開關型、觸點型、開度信號、智能型	閥軸材質	304/316/316L不銹鋼
動作范圍	0～90°（±5°）	閥體材質	304/316/316L不銹鋼
動作時間	15秒 / 30秒 / 60秒	閥板材質	304/316/316L不銹鋼、尼龍
環境溫度	-30℃～+60℃	閥座密封	EPDM、NBR、耐磨橡膠
手動操作	附帶手柄操作	結構形式	中線型、無銷型
限位	電氣、機械二重限位	溫度	EPDM≤80℃、NBR≤68℃
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、空氣、天然氣
輸入信號	0-10，1-5VDC / 4-20mA(智能型)	特點	用途廣、整體造價低、流量大、流阻小

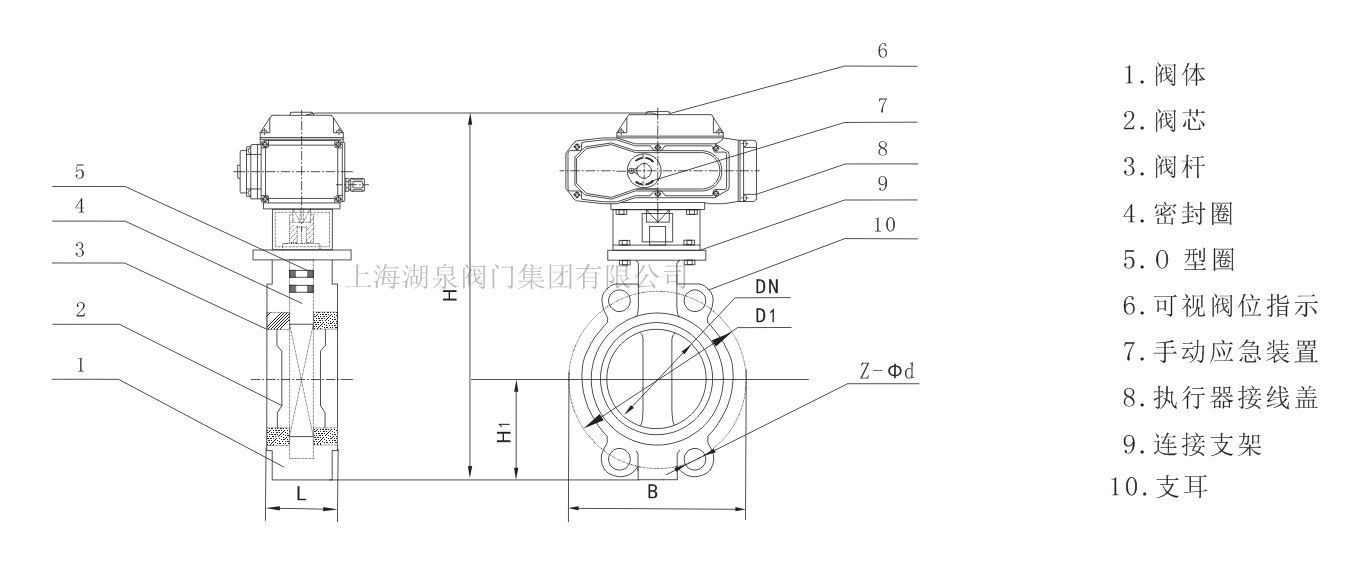

四、80電動不銹鋼對夾蝶閥外形尺寸

公稱通徑DN	A	B	C	D	E	額定功率	額定電流
壓力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	32	15W	0.2A
50	155	353	62	104	43	15W	0.2A
65	155	362	70	104	46	15W	0.2A
80	155	368	89	104	46	15W	0.2A
100	208	392	106	115	52	25W	0.5A
125	208	407	120	115	56	25W	0.5A
150	208	446	132	115	56	25W	0.5A
200	256	489	164	127	60	50W	0.8A
250	256	514	200	127	68	50W	0.8A
300	256	568	238	127	78	90W	1.0A
350	288	629	280	164	78	120W	1.2A
400	288	662	302	164	102	120W	1.2A
450	288	693	335	164	114	150W	1.2A
500	288	729	360	164	127	150W	1.2A
